M718 Horizontale Oberflächenschleifermaschine

M718 Horizontale Oberflächenschleifermaschine

Zahlungsart: L/C,T/T
Incoterm: FOB,CIF,EXW
Minimum der Bestellmenge: 1 Set/Sets
Transport: Ocean,Land
Hafen: SHANGHAI,QINGDAO,LIANYUNGANG

Preis:

Holen Sie sich aktuelle Preis

Kontaktieren jetzt



MOB:18020551858 Uns von uns aussagen >



E- MAIL 278801571@qq.com

Produktdetail Beschreibung

Produkteigenschaften

Modell: MY718

Marke: Guosheng

Ob CNC-Werkzeugmaschine: CNC

Stand: Neu

Herkunftsort: China

Hauptverkaufsargument: Multifunktional

Anwendbare Industrie: Heimgebrauch, Baustoffläden, Maschinenreparaturwerkstätten, Energie & Bergbau, Bauernhöfe, Bauarbeiten, Hotels

Verpackung & Lieferung

Verkaufseinheiten:	Set/Sets
Pakettyp:	Holzhülle Packung
Bildbeispiel:

Lieferfähigkeit & Zusatzinformationen

Verpakung: Holzhülle Packung

Transport: Ocean,Land

Ort Von Zukunft: CHINA

Hafen: SHANGHAI,QINGDAO,LIANYUNGANG

Zahlungsart: L/C,T/T

Incoterm: FOB,CIF,EXW

Produktbeschreibung

Merkmale:

1, My718: Links und rechts hydraulisch, vorne und hinten automatisch, nach oben und unten Handbuch

Hauptnutzung der Ausrüstung:

Die Schleifmaschine wird hauptsächlich zum Mahlen von Stahl, Gusseisen und Nichteisenmetallen und anderen Materialien um das Schleifrad verwendet.

Nach dem Material und der Form des Werkstücks können verschiedene Klemmungs- und Positionierungsmethoden verwendet werden. Allgemeine Ebene, kann elektromagnetisch oder direkt an dem Arbeitstisch zum Schleifen befestigt werden. Flache Oberfläche, rechte Winkeloberfläche, willkürlicher Winkel, zylindrische Endflächen und einige andere spezielle Formen können auf der Gerät oder auf multifunktionaler, starker elektromagnetischer Läutere mahlen.

Struktur der Ausrüstung:

(1) das Gesamtlayout der Ausrüstung

Eine horizontale Schachtschachtmaschine rechteckige Tischoberfläche

2. Das Schleifrad des Schleifradhalters wird durch ein unabhängiges Kühlsystem mit einer Kühlmitteldüse auf jedem Schleifrad und einem unabhängigen Kühlwassertank an einem Ende des Geräts abgekühlt.

3. An einem Ende des Schleifbetts befindet sich ein unabhängiger Schmierkontrolltank. Das Schmiersystem schmiert die Führungsschiene kontinuierlich, die sich auf den Tisch bewegt.

(2) die mechanischen Hauptstruktureigenschaften des Mühle

HINWEIS: 1. Graues Gusseisen mit guter Festigkeit, Verschleißfestigkeit und Wärmefestigkeit und eine gute Vibrationsdämpfungsleistung werden in der Hauptstruktur verwendet. Das Innenraum ist vernünftigerweise verdrahtet, um die Starrheit zu verbessern. X -Achse (Tabelle) mit einem hydraulischen Antrieb für die Umschlagbewegung; Y-achse (vorne und hintere Richtung) nimmt die Stützplatte und die Kugelschraube an, um Bewegung zu erwidern. Die Z-Achse (Schleifkopf) treibt die Präzisions-C3-Kugelschraube durch das Rad an, um die Bewegung zu erwidern, um die Genauigkeit des Futters zu gewährleisten.

(3) Leitwegsformular

HINWEIS: Verwenden einer "V" und einer "flachen" Eisen-plastischen Führungsschiene;

(4) Schleifradrahmenstruktur

Hinweis: Der Schleifradrahmen verwendet Doppelschichtgewebe, um seine Steifigkeit zu gewährleisten. Die Abwärtsbewegung des Schleifkopfes nimmt die Skateboardstruktur an, die aufgrund des langen Arbeitslebens ungenaue Futtermittel vermeiden kann.

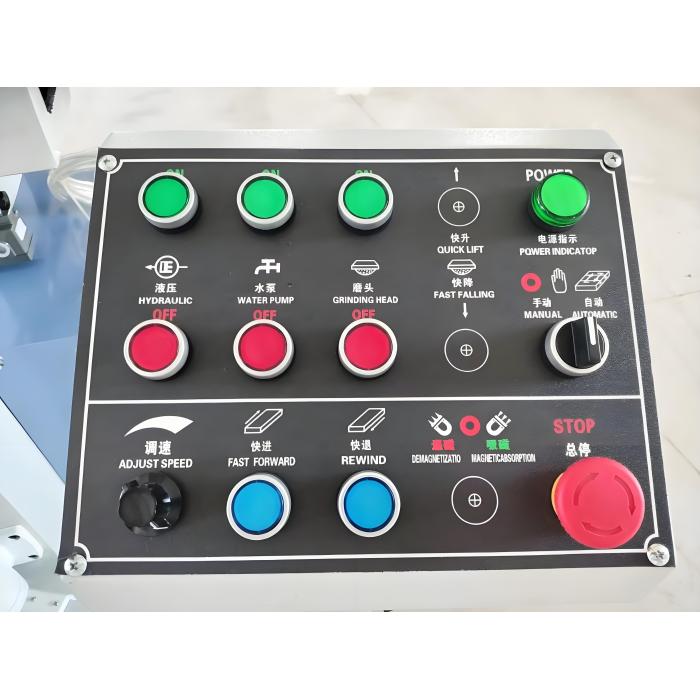

(5) Das elektrische System der gesamten Maschine wird von mehreren elektrischen Gruppen gesteuert. Und die folgenden Punkte:

1> Sicherheitsschutz (mechanische Verriegelung) bezieht sich auf die Verriegelung zwischen oberer und unterer Futter und der Schleifraddrehung, nur wenn die Drehung des Schleifrads füttern kann, kann unnötige Verluste verhindern, die durch den menschlichen Betrieb verursacht werden.

2>, (64647902, Schaltkreis) Überlast bedeutet, dass die Schaltung den Volllastwert ohne Fehler überschreitet.

3> Nothilfe bezieht sich auf die Operation, die in einer bestimmten Notsituation gestoppt werden muss.

4>, die Maschine, die in Übereinstimmung mit GB5226.1-2002/IEC60204-1: 2000 Mechanische Sicherheit mechanische elektrische Geräte abgeschlossen ist.

Model Description	Unit	MY718
Max. workpiece to be Ground(L×W×H)	mm	490×190×220
Max.Grinding Length	mm	500
Max.Grinding width	mm	200
Distance from table surface to spindle center	mm	360
Slide way		One flat rail one V rail
Maximum work load	kg	200
Table size(L×W)	mm	460×180
Number of T-slot	mm×n	14×1
Speed of working table	m/min	7-23
Cross feed on hand wheel	mm	0.02/Graduation 4/revolution
Vertical feed on hand wheel	mm	0.01/Graduation 2/revolution
Wheel size(dia×width×bore)	mm	Φ180×13×Φ31.75
Spindle speeds	rpm	2850
The total power of electric motor	kw	2.7
Spindle motor	kw	1.1
Coolant pump	kw	0.04
Cross feed motor of table	kw	0.06
Hydraulic motor	kw	1.5
The machined surface of the base of parallelism	mm	300：0.005
Surface roughness	μm	Ra0.43
Minimum of numerical	L	60
Packing size(L×W×H)	mm	168011501700
Gross、Net	T	0.85、0.75

Anhänge:

The name of a product or commodity	quantity	The name of a product or commodity	quantity
Surface grinding machine	1	Balancing rod	1
Toolbox	1	Grinding wheel	1
Square screwdriver	1	Grinding wheel corrector	1
Cross screwdriver	1	Balance stand	1
Open end wrench 12 x 14	1	Diamond pen	1
Open end wrench 17*19	1	Foot screw	3
Open end wrench 22 x 24	1	Footing tray	3
Allen wrench 3	1	The drain pipe	1
Allen wrench 4	1	Flush the wire tube	1
Allen wrench 5	1	Permanent magnet sucker 400*150	1
Allen wrench 6	1
Allen wrench 8	1
Allen wrench 10	1
Allen wrench 12	1
